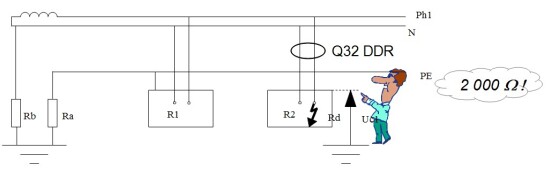

Contact Indirect
Remarque :
L'enveloppe du récepteur R2 n'est toujours pas reliée à la terre
Deux ou trois rhéostats de 1000 Ω et 0,57A seront préalablement associés pour réaliser une résistance (du corps humain) de 2000 Ω
Question 5
Insérer un oscilloscope associé à une sonde de tension 1/200 pour visualiser la durée du contact (réglage en déclenchement unique sur le mode Trigger)
Faire vérifier avant la mise sous tension
Question 6
Procéder à l'essai, interpréter le résultat (niveau de tension, durée) par rapport aux aspects normatifs [pdf]
Question 7
Établir le schéma équivalent de cette situation
Déterminer la valeur du courant de défaut traversant le corps humain avant le déclenchement de la protection.
En l'absence du dispositif différentiel vérifier l'aspect dangereux par rapport aux aspects normatifs [pdf]
Pour une intensité de défaut limitée à 30 mA déterminer la tension Uc1, comparer à la valeur lue via l'oscilloscope
Question 8
Conclure sur la présence d'un dispositif différentiel en l'absence de continuité de la protection équipotentielle
Justifier le déclenchement ou le non déclenchement avant la fermeture du circuit par M Fautpatouche
