Continuité de la liaison équipotentielle
Méthode :
Dans un premier temps retirer la protection différentiel Q32
M Fautpatouchene touche plus l'enveloppe de l'appareillage
Question 9

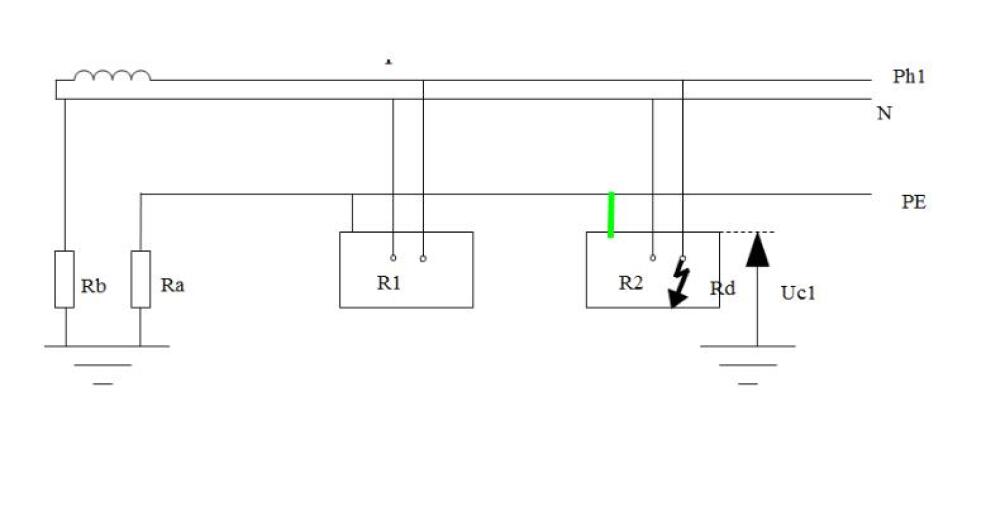

Câbler conformément à la situation ci-contre.[1]
Établir le schéma équivalent,[2] prédéterminer Uc1
Question 10
Procéder à l'essai, mesurer Uc1, conclure
Question 11
Remplacer Ra 22 Ω par Ra 5 Ω
Procéder à l'essai, mesurer Uc1
Remplacer Ra 5 Ω par Ra 120Ω
Procéder à l'essai, mesurer Uc1
Conclure sur l'influence de la valeur ohmique de la résistance de terre pour l'élévation du potentiel des masses sur défaut d'isolation.
