Présentation du système

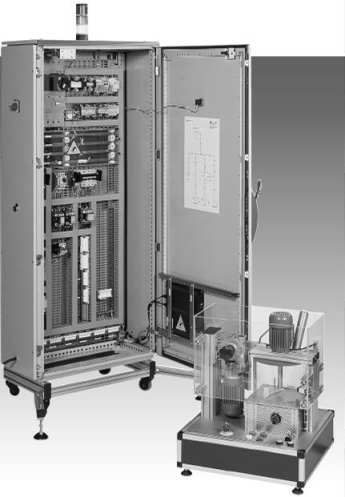

  • Une armoire principale, dite de puissance, regroupant les différents éléments de protection et de commande (sectionneurs, contacteurs, variateur de vitesse, onduleur, etc…).

  • Une partie opérative regroupant les trois actionneurs : deux moteurs asynchrones triphasés, et un ensemble de résistances triphasées.

  • Un pupitre d’automatisme comprenant un automate « TSX-Micro », un terminal de dialogue « XBT Magelis » ainsi que divers éléments de commande et de signalisation (boutons et voyants).

  • Un micro-ordinateur équipé du logiciel de programmation « PL7-PRO » associé aux API de type TSX Micro.
