Caractéristiques électriques
Les caractéristiques électriques suivantes assurent la compatibilité entre les différents appareils reliés en réseaux.
Liaisons

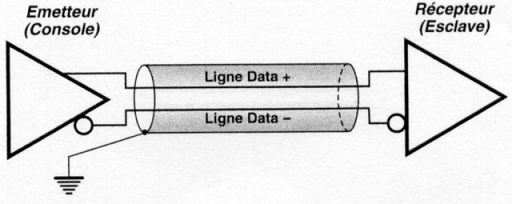

Les signaux sont transmis au moyen d'une liaison symétrique. Deux fils véhiculent les signaux en opposition de phase et l'étage d'entré du récepteur détecte les différences d'amplitude entre ces deux conducteurs. De cette façon un parasite induit sur les deux fils sera ramené à un potentiel nul grâce à l'utilisation d'un amplificateur différentiel.
Amplitude des signaux
La tension entre les deux conducteurs actifs doit être au minimum de 200 mV. Les valeurs limites sont fixées de - 7 V minimum à + 12 V maximum par rapport à la masse.
Vitesse de transmission
La vitesse de transmission est de 250 kbits/s. La durée d'un bit est donc de 4 µs.
Quantification des données
Le codage des informations se fait sur 8 bits par adresse soit 255 valeurs possibles. Un bit a une résolution de 100 / 255 = 0,39 % de la valeur pleine échelle.
Caractéristiques des liaisons
Deux paires en 2 x 2 x 0.22 mm minimum protégées contre les rayonnements extérieurs (feuille en aluminium + blindage) sont préconisées.
