EP 6-2 : Trame DMX de pilotage d'une lyre d'éclairage

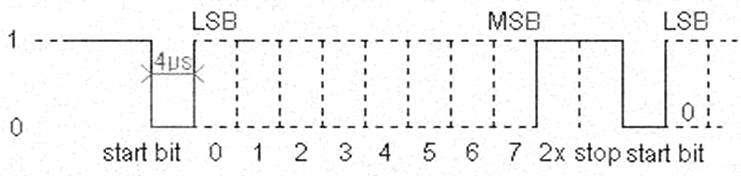

Les caractères sont constitués de 11 bits (1 bit de start + 8 bits de données + 2 bits de stop). La durée d'un octet est de 44 µs (soit 11 fois la durée 1 bit 4 µs).

Des temps de pause (idle gap) peuvent être intercalés entre deux octets. Ce n'est pas le cas pour la lyre d'éclairage!

Un start-bit, état bas, précède la transmission de l'octet.

LSB > MSB : les informations utiles du canal sont transmises du bit de poids le plus faible (LSB) jusqu'au bit de poids le plus fort (MSB).

Deux bits de stop, état haut, suivent la fin de l'octet.
