MESURE ET CONTRÔLE DE LA TEMPÉRATURE

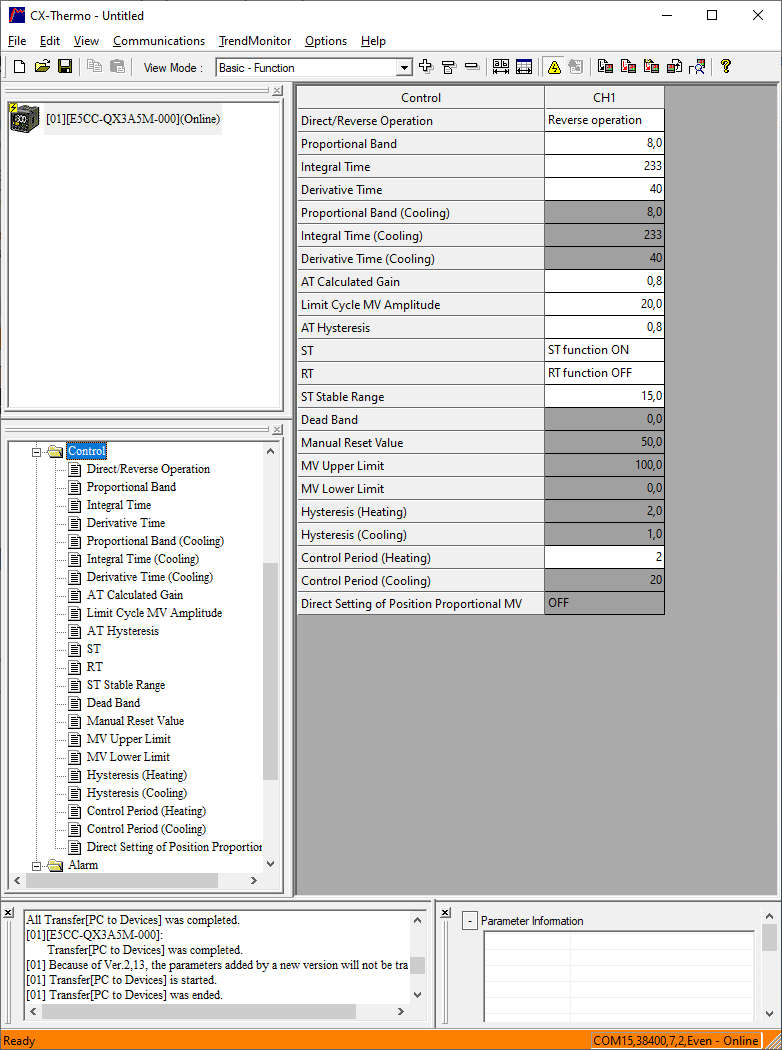

Les paramètres par défaut du contrôle PID sont indiqués ci-dessus, comme il n'y a qu'un seul CH1 (sortie 1

utilisée pour le chauffage), ceux affichés en blanc peuvent être paramétrés (ils sont détaillés ci-dessous à

l'exception de ceux précédemment affichés dans le contrôle ON/OFF).

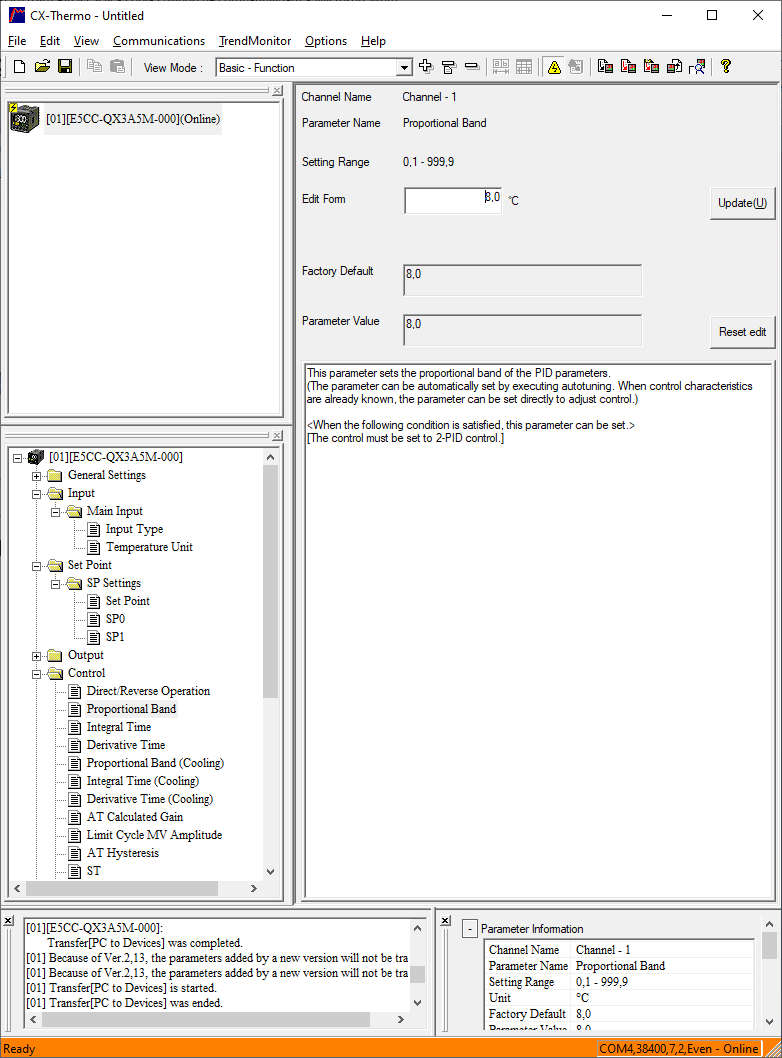

Au moyen de ce paramètre, la bande proportionnelle est ajustée (l'action proportionnelle : gain du système qui génère la réaction de la sortie 1 (chauffage))

Au moyen de ce paramètre, le temps d'intégration est ajusté (l'action Intégrale : effectue la correction à temps pour l'élimination de l'erreur)

Nous le laissons à la valeur par défaut 233 et nous analyserons la réponse du contrôle

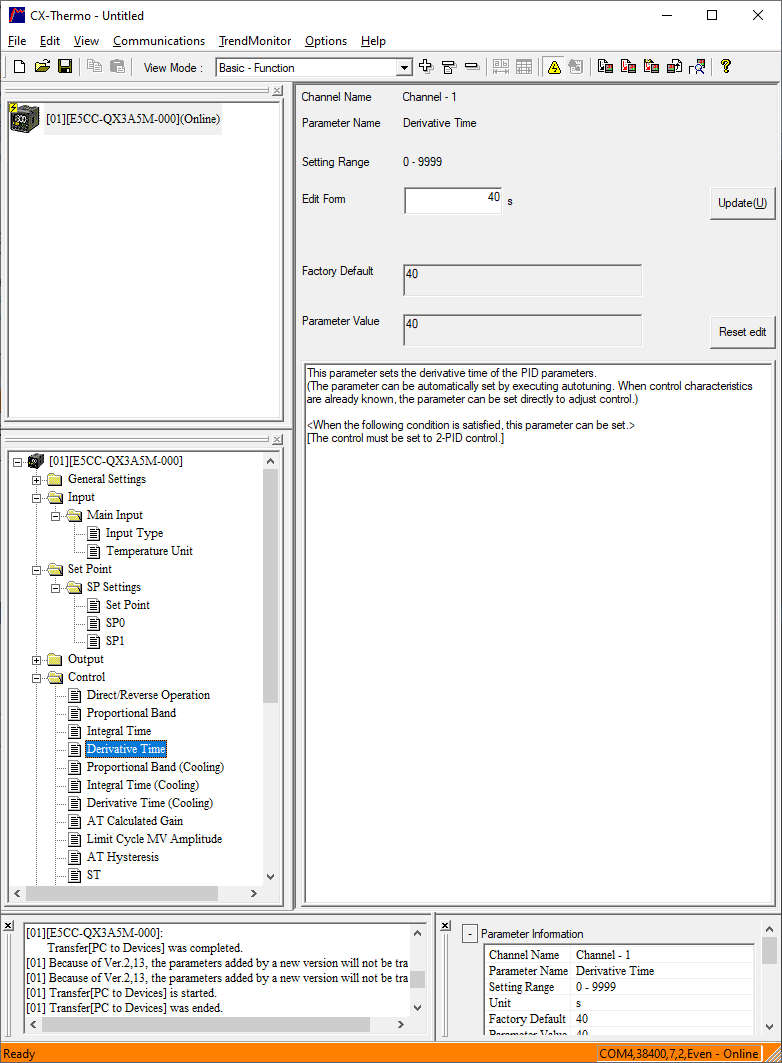

Au moyen de ce paramètre, le temps de dérivation est ajusté (l'action Dérivée : génère une dynamique au système avec lequel il entend anticiper les déviations)

Nous le laissons à la valeur par défaut 40 et nous analyserons la réponse du contrôle

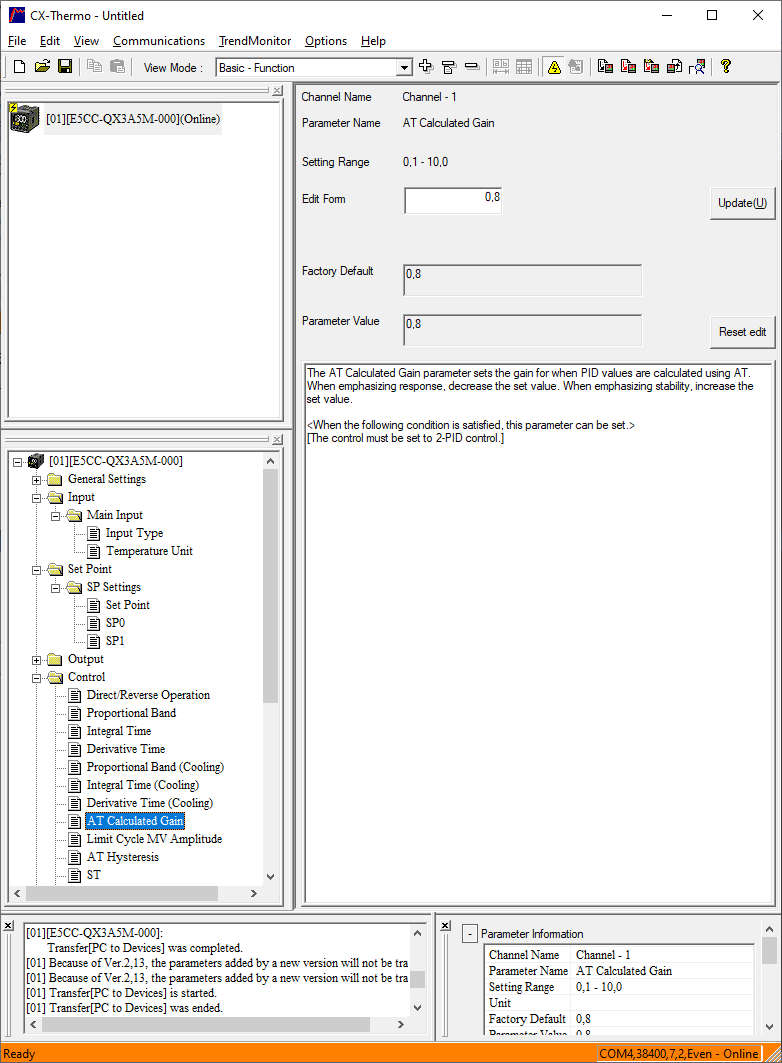

Au moyen de ce paramètre, le gain pour le PID est ajusté lorsque ses valeurs sont automatiquement réglées à l'aide de l'AT (Auto Tuning)

Au début, nous analysons la réponse du contrôle avec les valeurs PID par défaut, plus tard nous ajusterons

automatiquement en utilisant AT et analyserons la réponse.

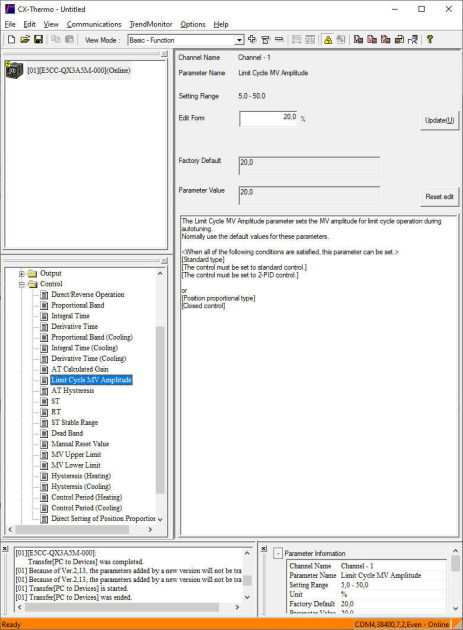

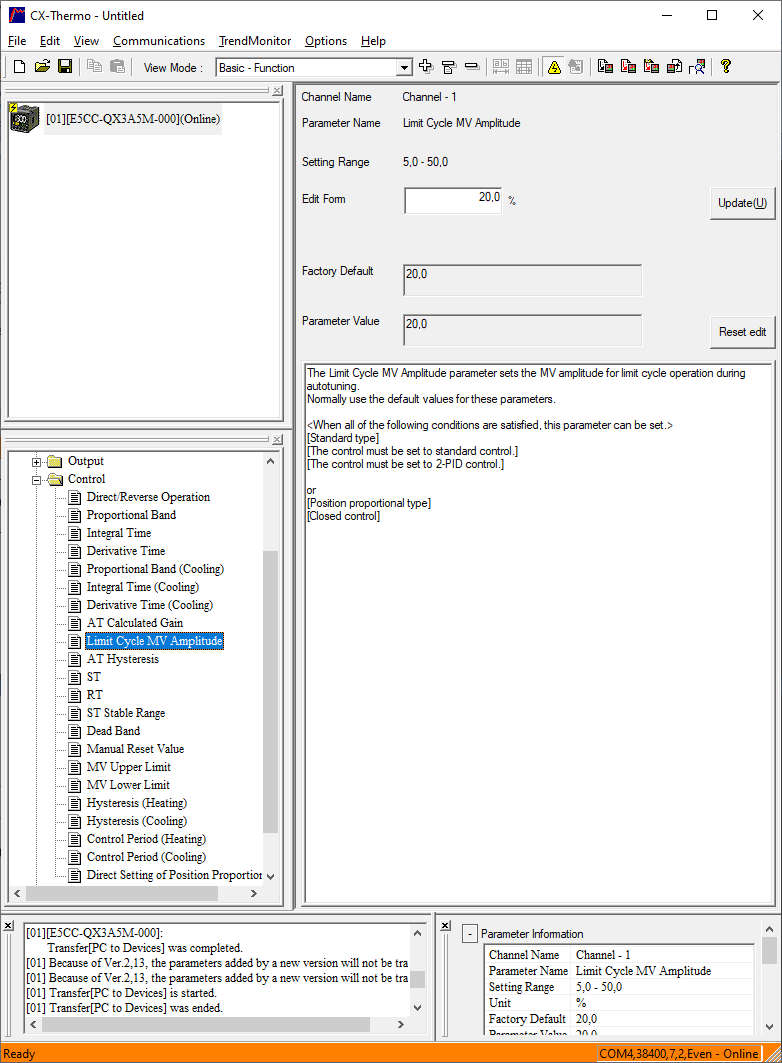

Ce paramètre définit l'amplitude MV pour la limite de cycle pendant l'autoréglage.

Nous le laissons à sa valeur par défaut de 20%, prêt pour le moment où le réglage automatique du PID est appliqué via l'AT (Auto Tuning)

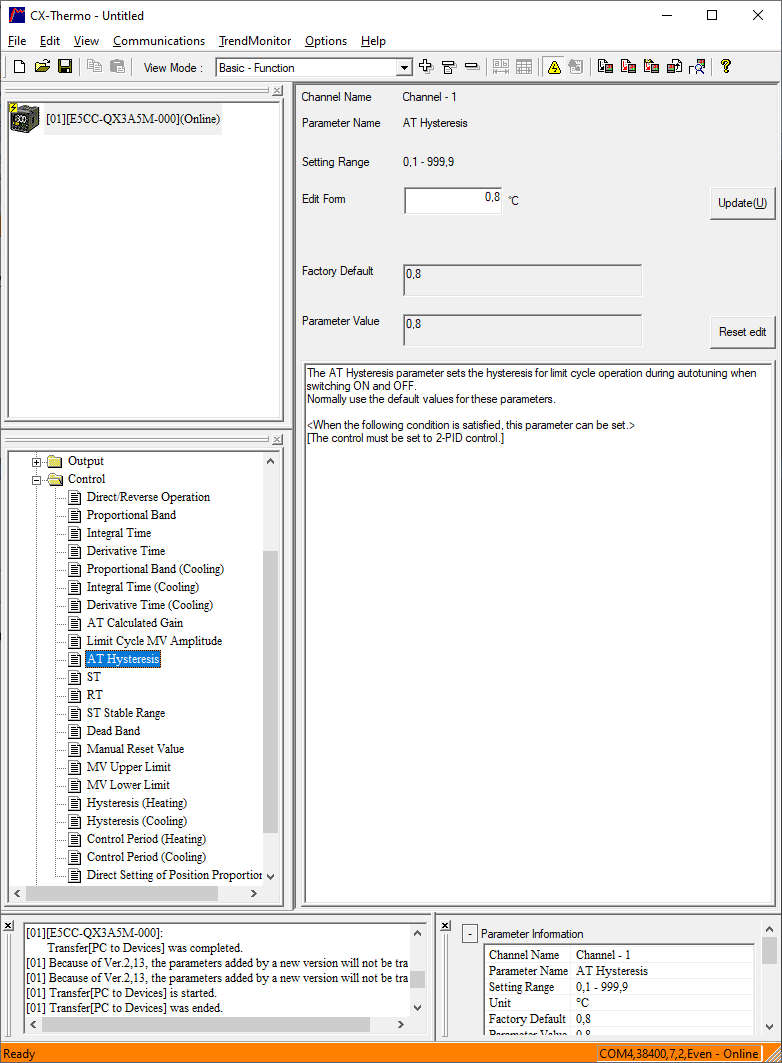

Grâce à lui, l'hystérésis est ajustée dans le cycle de fonctionnement Autotuning pour passer de ON à OFF lorsque l'ajustement automatique est effectué.

Il est recommandé d'utiliser la valeur par défaut de 0,8.

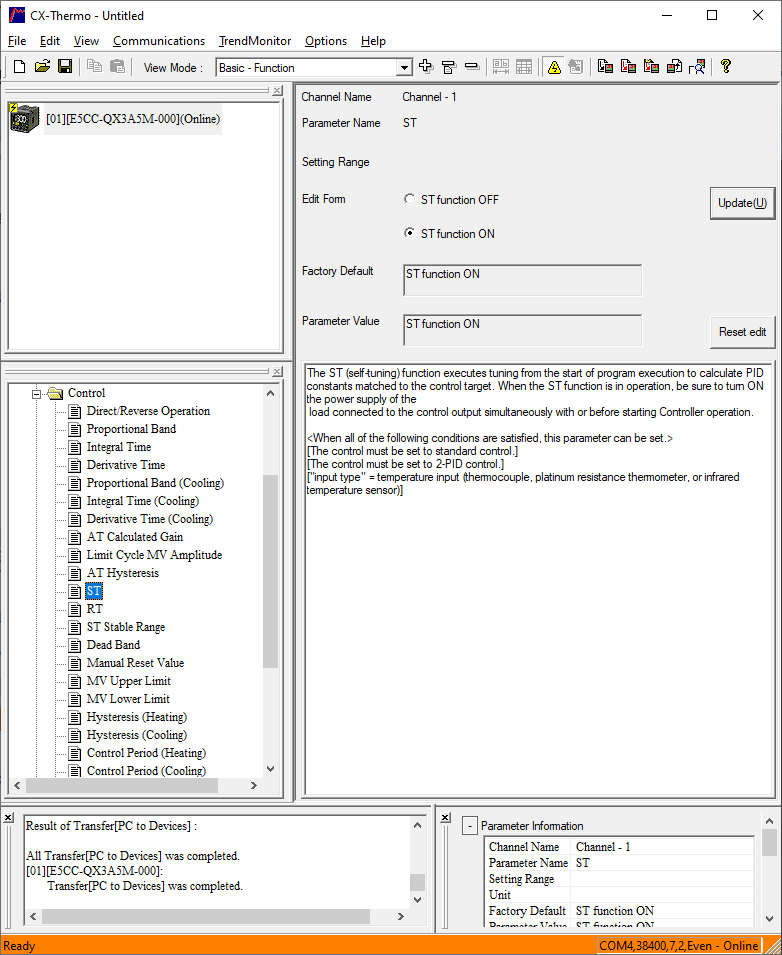

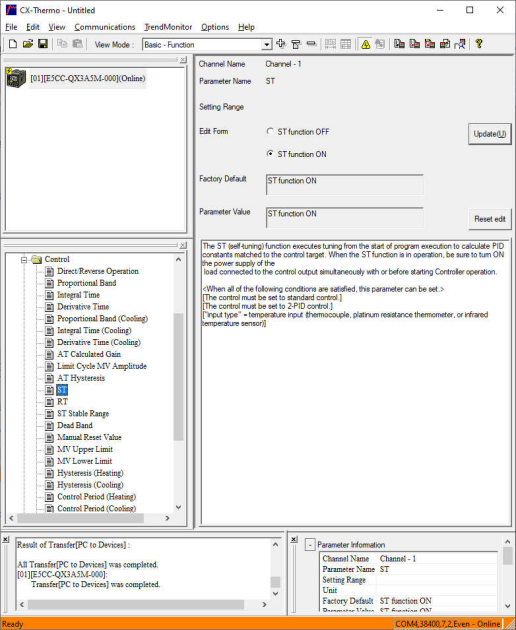

Au moyen de la fonction d'autoréglage ST (Seft Tuning), il exécute le réglage depuis le début de l'exécution du programme pour calculer les constantes PID en fonction de l'objectif de contrôle.

Lorsque la fonction ST est en fonctionnement, assurez-vous d'activer l'alimentation de la charge connectée à la sortie de contrôle simultanément ou avant de démarrer le fonctionnement du contrôleur.

Laisser le paramètre par défaut de la fonction ST sur ON

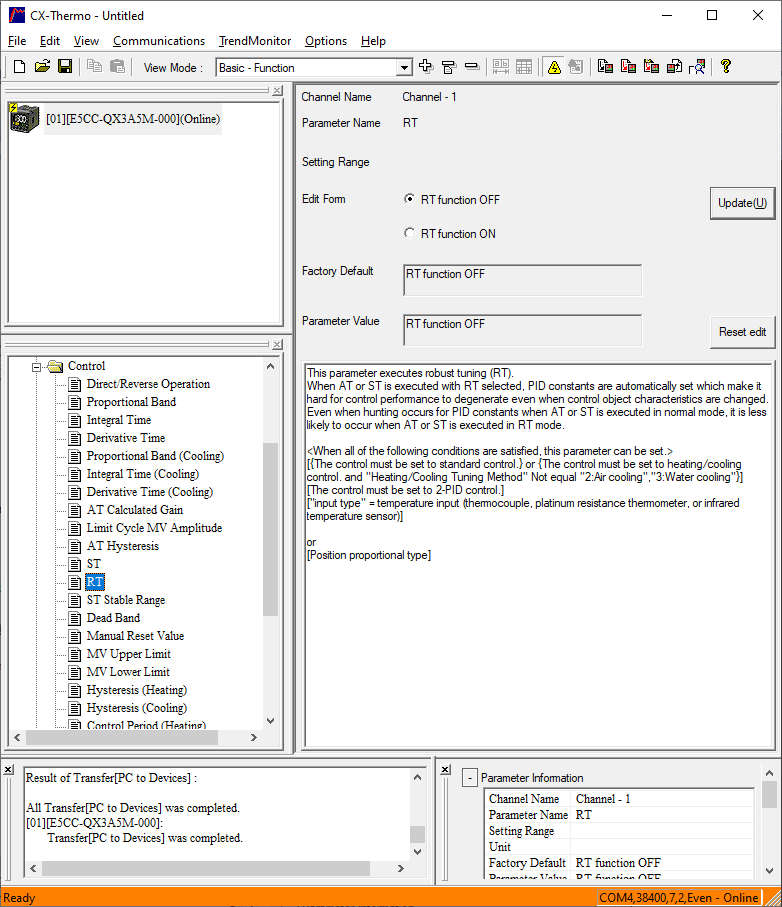

Ce paramètre exécute la fonction de réglage robuste RT (Robust Tuning).

Que ce soit lorsque AT (Auto Tuning) ou ST (Seft Tuning) est exécuté avec RT sélectionné, les constantes PID sont définies automatiquement, ce qui peut entraver les performances de contrôle et même dégénérer lorsque les caractéristiques de la cible de contrôle sont modifiées. (en réglant les constantes PID lors de l'exécution d'AT ou de ST en mode normal, cela est moins susceptible de se produire).

Laissez le paramètre par défaut fonction RT sur OFF (désélectionné).

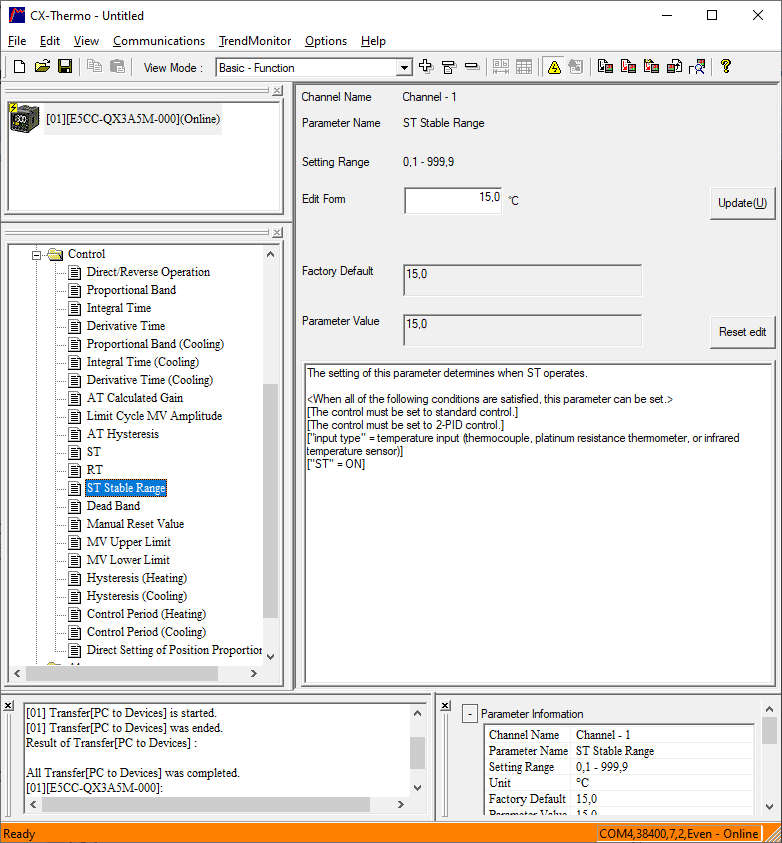

Plage pour le ST, sa valeur détermine le moment où l'auto-réglage ST (Self Tuning) fonctionne, pour lequel le ST=ON doit être préalablement paramétré.

Laissez le réglage par défaut à 15 (en principe, nous introduisons un point de consigne qui ne diffère pas de 15 degrés de la température, plus tard nous élargirons le point de consigne pour que le Seft Tuning entre et nous analyserons le contrôle de la température avec le réglage PID automatique.

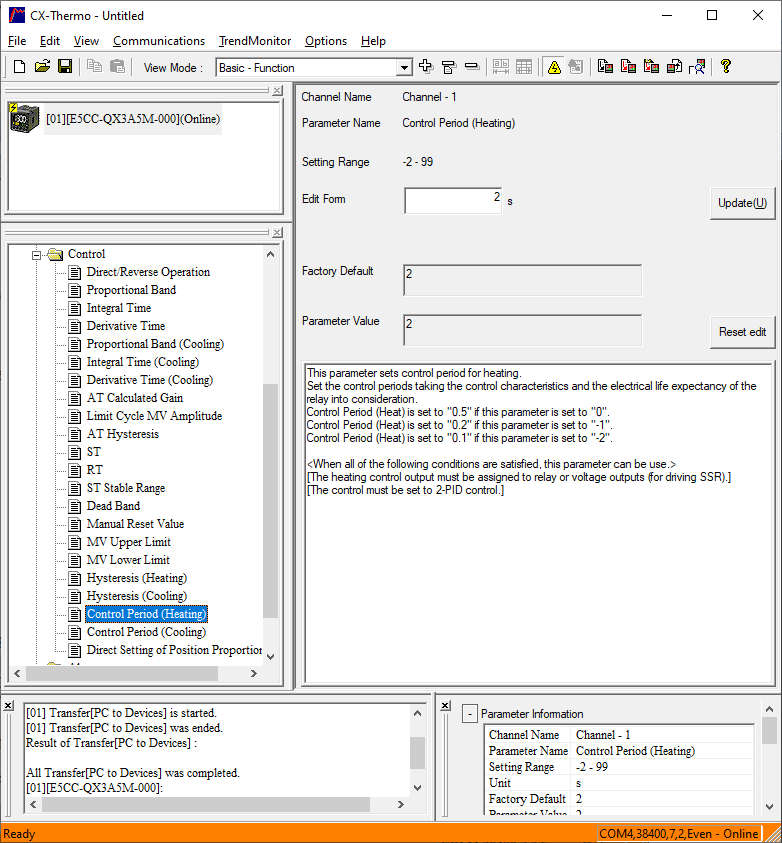

Le paramètre définit la période de chauffage.

Les périodes de contrôle doivent être configurées en tenant compte des caractéristiques de contrôle et de la durée de vie électrique du relais SSR.

La période de régulation (chaleur) est réglée sur « 0,5 » si ce paramètre est réglé sur « 0 ».

La période de régulation (chaleur) est réglée sur « 0,2 » si ce paramètre est réglé sur « -1 ».

La période de régulation (chaleur) est réglée sur "0.1" si ce paramètre est réglé sur "-2".

Laissez la valeur par défaut de 2.

Le reste des paramètres affichés dans le menu de contrôle de la régulation n'interviennent pas (ils sont pour la sortie 2 "refroidissement" refroidissement non disponible) donc nous ne les analysons pas.
