MESURE ET CONTRÔLE DE LA TEMPÉRATURE

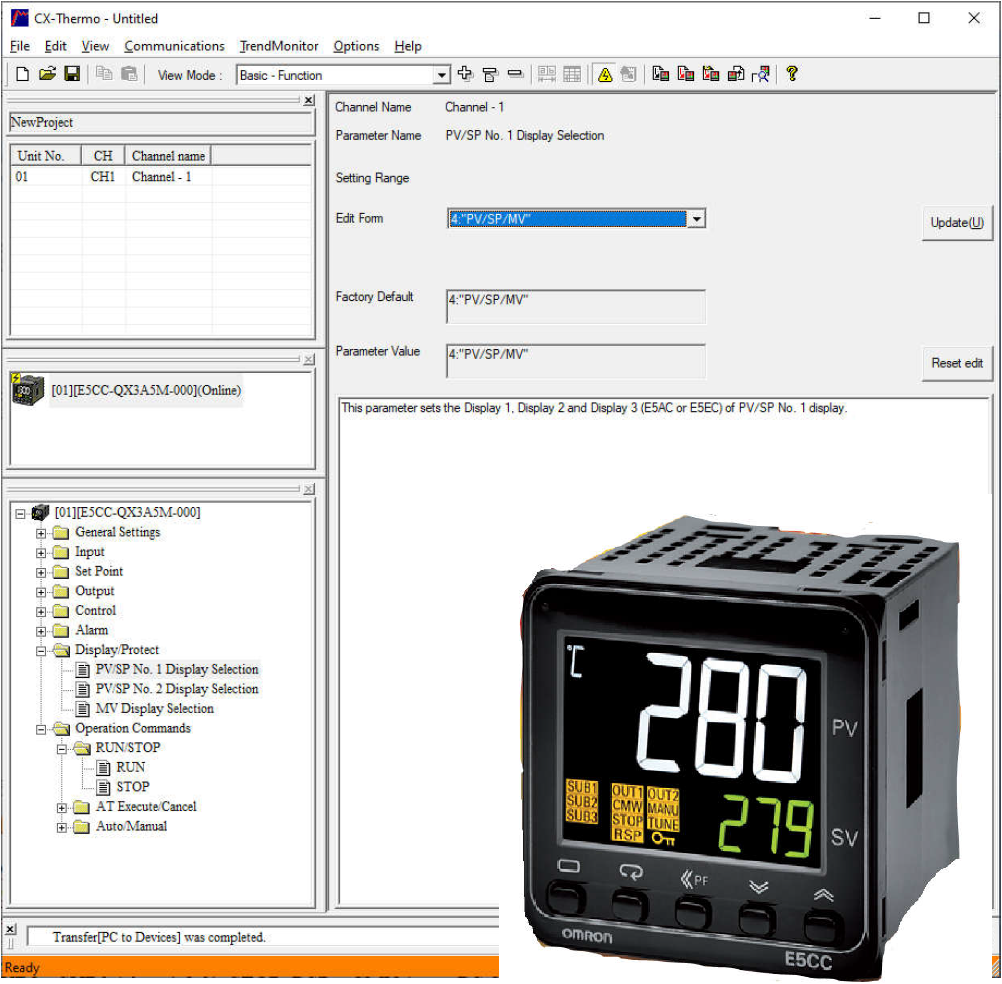

À partir de ce menu, il est possible d'activer les options à afficher sur l'écran du contrôleur, nous le laissons

par défaut afficher PV/SP/MV.

(les dernières options du menu : affichage nº2 et MV non disponible).

De cette façon, notre écran affichera

PV = Procces Value – Température actuelle, valeur mesurée

SV = Set Value - Référence du point de consigne saisie

MV = Variable Manipulée, l'affichage ne l'affiche pas, (nous le montrerons en traçant la MV de Chauffage)

L'écran comporte des LED qui s'allument lorsque les fonctions qui représentent :

SUB1 - SUB2 - SUB3 (alarme1,2,3), OUT1(sortie1), OUT2(sortie2), CMW (écriture de communication), STOP, RSP (Remote SP); MANU ; TUNE (accord), KEY (verrouillage).
