Comparaison des valeurs PID
Arrêtez la commande « STOP execute » et quittez la surveillance Operation(M)/Stop Monitor.
Nous allons télécharger les paramètres internes au régulateur E5CC, avec réglage automatique du PID par ST (Self Tuning), pour les comparer avec ceux que nous avons dans notre fichier initial (valeurs d'usine par défaut).

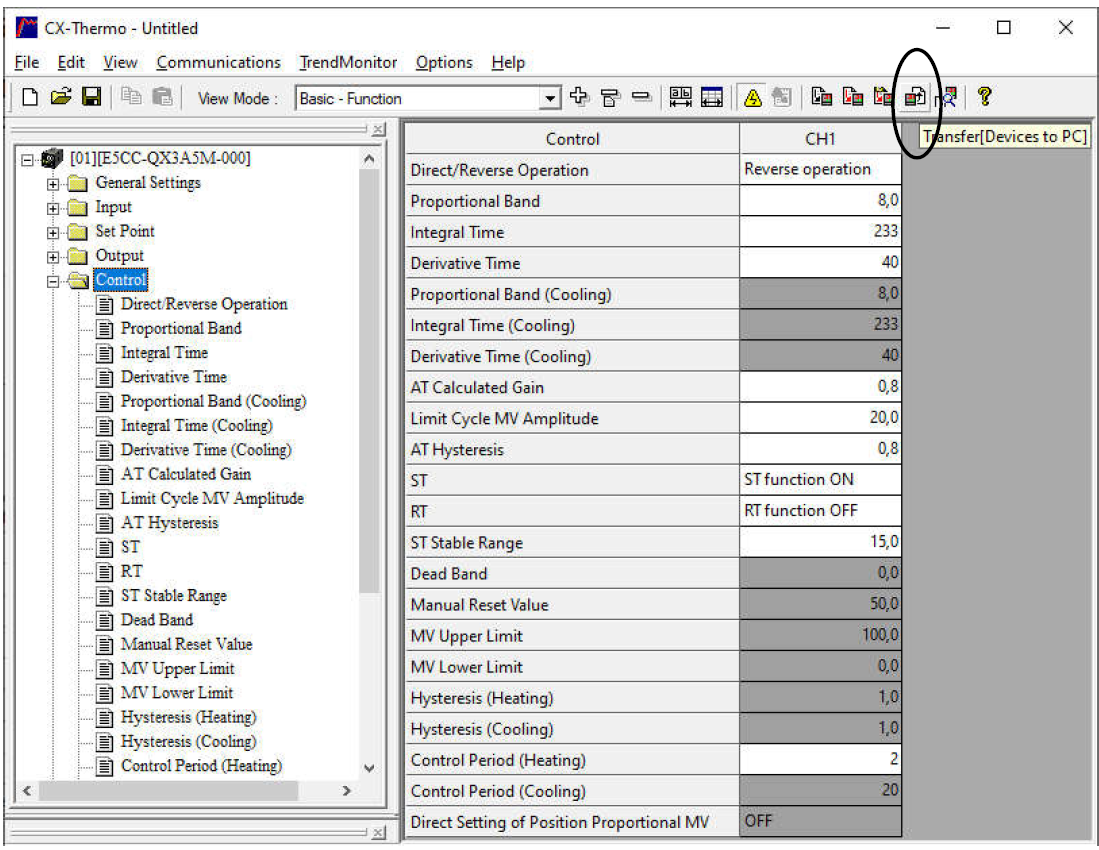

Paramètres généraux / Contrôle Les valeurs PID d'usine initiales sont affichées
Cliquez ensuite sur Transférer [Devices to PC]

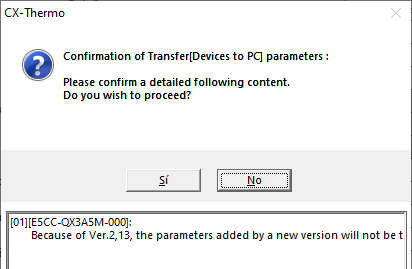

Le message pour continuer le téléchargement s'affiche

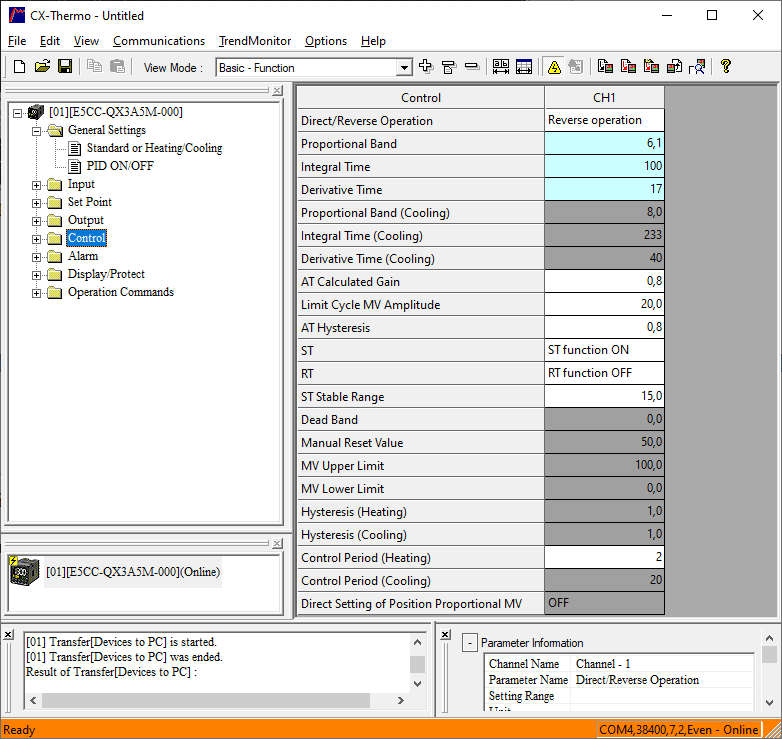

Et les nouveaux paramètres PID sont écrasés dans notre fichier :

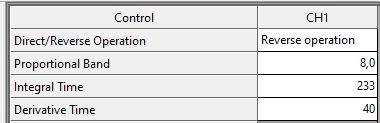

Valeurs PID par défaut

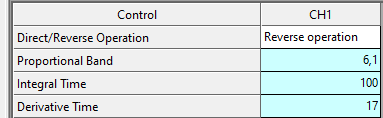

Valeurs PID automatiques (ST)
Nous pouvons voir que le contrôle a ajusté le PID en fonction des besoins de régulation, en réduisant les différentes valeurs PID avec lesquelles une meilleure régulation a été obtenue :
Initialement, la température (PV) a fluctué de 0,5 ºC autour du point de consigne (PV).
Enfin la température (PV) a oscillé de 0,3 ºC autour du point de consigne (PV).

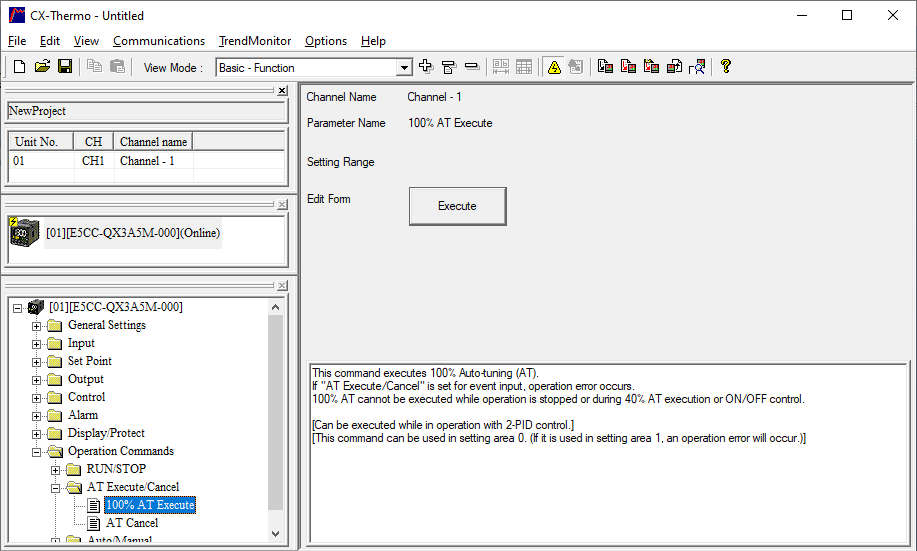

Le réglage automatique peut également être effectué à volonté en exécutant (AT) :

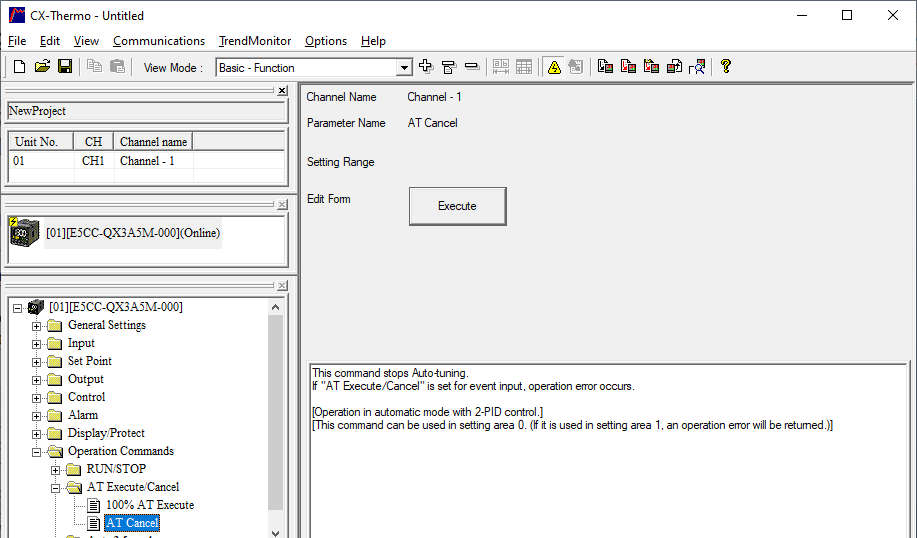

Commandes d'opération\ AT Exécuter Annuler
À partir de ce menu, nous pouvons exécuter/annuler le réglage automatique AT (auto-tuning) pour le réglage des paramètres PID (pas pour le contrôle ON OFF, uniquement pour le contrôle 2-PID).
