Paramètres PID
Nous avons déjà les paramètres pour le contrôle PID (valeurs d'usine) et d'autres réglages (point de consigne, alarmes, etc.) sélectionnés et il ne reste plus qu'à les charger dans le contrôleur et analyser/surveiller le contrôle PID.

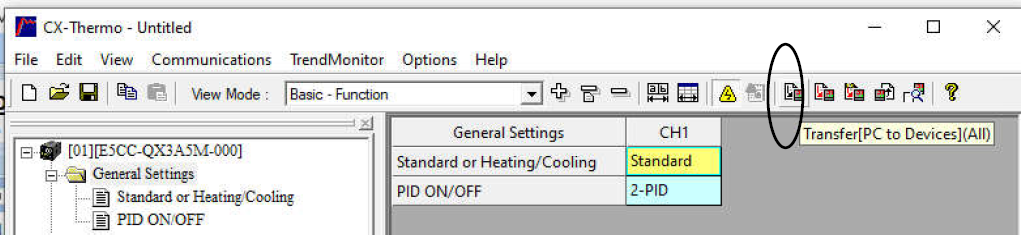

Le reste des options du menu Paramètres généraux a déjà été abordé dans le contrôle ON/OFF, nous chargeons donc les paramètres disponibles dans le contrôle E5CC Transfer (PC_to_Devices) (All) et les affichons en mode résumé.
Tipe de régulation contrôle: Standard / 2-PID

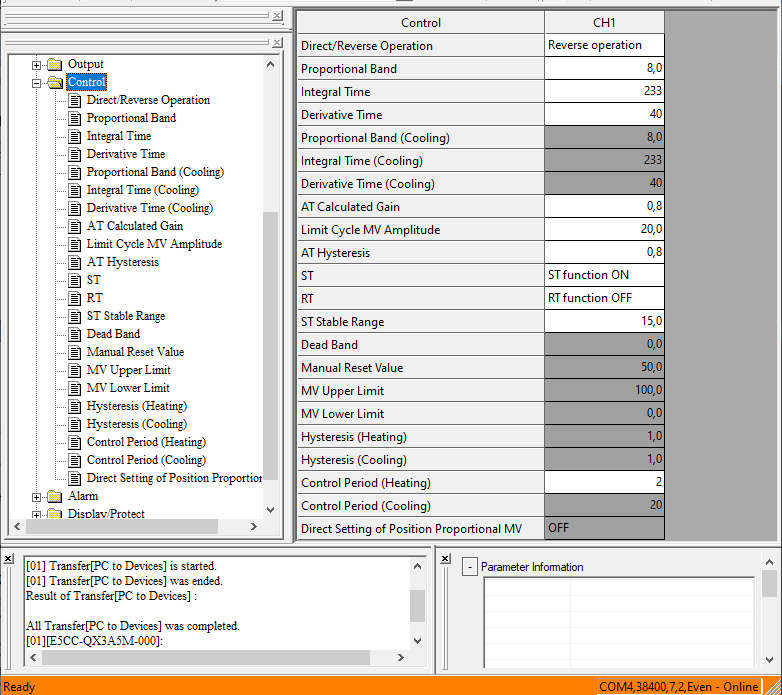

Contrôle : Paramètres PID
SP Paramétrages

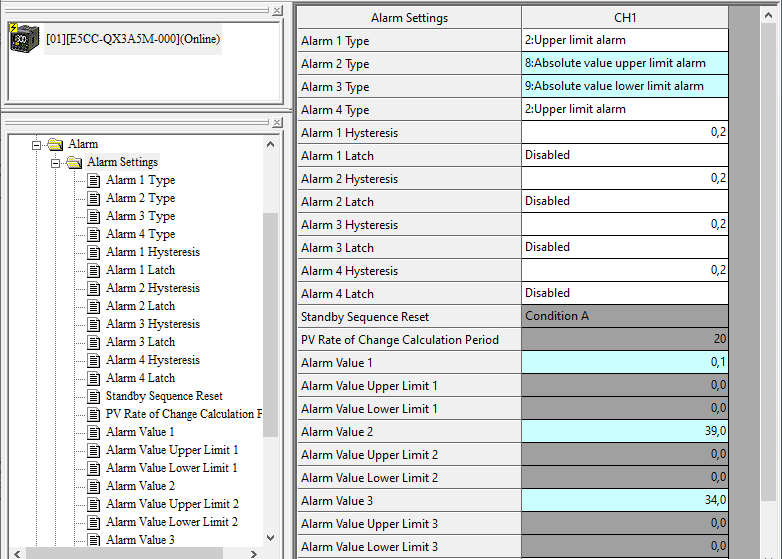

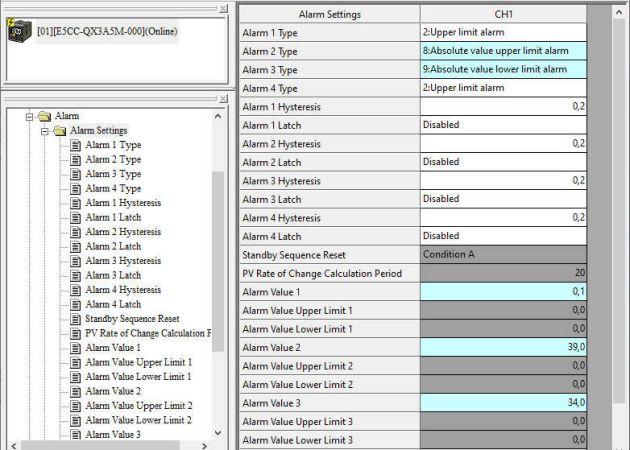

Alarme Paramétrages

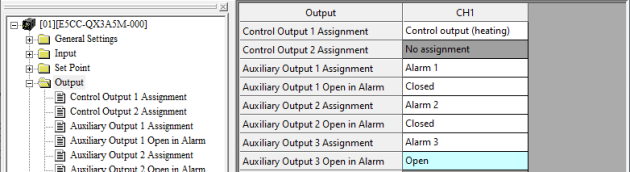

Affectation de sortie
Sortie de contrôle 1 : sortie de contrôle (chauffage)
Alarme 1 : Connecté au ventilateur "cool", il sera activé lorsque 35,01 ºC est dépassé (point de consigne SP = 35 + valeur d'alarme 1) (sortie auxiliaire 1 ouverte en alarme - fermée)
Alarme 2 : Connectée à la prise frontale du contrôleur Alarme 2, elle émettra 24Vdc lorsque la température est supérieure à 39ºC (Sortie Auxiliaire 2 Ouverte en Alarme – Fermée)
Alarme 3 : Connectée à la prise frontale du contrôleur Alarma3, elle arrête d'émettre 24Vdc lorsque la température est inférieure à 34ºC (Sortie Auxiliaire 3 Ouverte en Alarme – Ouverte)
