Engrenage

w2/0               N2                             Z1
w1/0               N1                             Z2

Le point
Histoire

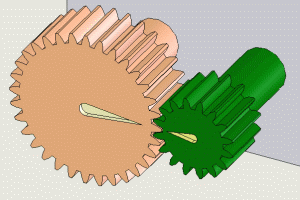

La représentation de l'engrenage à contact extérieur

Animation

Schéma cinématique

Représentation normalisée



               Roue 1         Pignon 2

    Roue 1         Pignon 2



La représentation de l'engrenage à contact intérieur

Animation

Schéma cinématique

Représentation normalisée




Roue 1         Pignon 2

    Roue 1         Pignon 2



Les caractéristiques cinématiques















Les caractéristiques géométriques



Les caractéristiques mécaniques



Il existe plusieurs types de systèmes d'engrenages :
                       - l'engrenage de base : il est composé d'un pignon et d'une roue qui engrènent soit par
                         contact  intérieur, soit par  contact extérieur,
                       - le train simple d'engrenages : il est composé d'un enchaînement d'engrenages dont
                          tous les axes sont fixes dans l'espace,
                       - le train épicycloïdal : il est composé d'un enchaînement d'engrenages dont certains
                         ont des axes mobiles.
Les engrenages qui sont une solution très utilisée du fait du couple transmissible, présentent quelques inconvénients : ils sont sujets à l'usure et peuvent se détériorer au niveau des contacts entre dentures. Pour des raisons d'encombrement, ils supportent mal des axes  tres éloignés, et sont parfois bruyants.
Exemples de transmissions de puissance par engrenages :
Cliquez pour accéder à la page
Cliquez pour accéder à la page
Exemple 1 : train à deux étages
          Winch
Exemple 2 : train à plusieurs étages
             Réducteur FDA
Exemple 3 : train épicycloïdal
Vitesse de rotation de 2 par rapport à O
(en rad.s-1)
Vitesse de rotation de 1 par rapport à O (en rad.s-1)
Vitesse de rotation de 2 par rapport à O
(en tr.min-1)
Vitesse de rotation de 1 par rapport à O (en tr.min-1)
Nombre de dents de la roue 1
Nombre de dents de la roue 2

Un engrenage permet de transformer la vitesse de rotation, soit en l'augmentant, soit en la réduisant (avec variation du couple).  La transmission de puissance au sein d'un engrenage s'effectue par obstacle, grâce au contact entre les dents dont sont munis respectivement le pignon et la roue. Ces dispositifs permettent la transmission de couples importants.

Ce paragraphe concerne principalement les engrenages à dentures droites, sachant que le principe de transmission est le même avec des engrenage hélicoïdaux.
Pour en savoir  plus sur ces derniers,
cliquez sur l'image ci-contre.

Cliquez pour voir la methode de calcul du rapport de réduction d'un train à plusieurs étages
  (-1)n
n : Nombre de
contact(s) extérieur(s)

Pour en savoir plus sur les trains épicycloïdaux cliquez sur l'image ci-dessus.
